bookmark_borderMixer-ミキサー (その1)

長い間暖めていた回路の話を始めたいと思います・・・それは Mixer(ミキサー)です。

その原理こそ数式で知ってはいたものの、深い動作のレベルでは納得の出来てない回路でした(今でも理解は足りないのですが)。

Mixerは混合器とも言い、2つの周波数を混ぜるからこの名前が使われています。
http://ja.wikipedia.org/wiki/%E6%B7%B7%E5%90%88%E5%99%A8_%28%E3%83%98%E3%83%86%E3%83%AD%E3%83%80%E3%82%A4%E3%83%B3%29

図1

ウィキペディアでは上のように書いてあり、

“2 つの異なる周波数 f1 と f2 とを入力すると、ヘテロダインの原理により、その和と差の周波数 f1±f2 を出力する回路。”となっています。 数式だと分かり難いので、回路にしてみると次のようになります。

図2

回路はビヘイビアモデルを使った単純な掛け算(Vr×Vc)をする回路です。

図3

理想的な回路なので、その出力も計算通りの1MHzと19MHzが混ざって出力されます。 波形VoutのFFT演算結果を下記に示します。

図4

大きなスペクトラム成分として、入力した周波数の差分(1MHz)と和分(19MHz)が出てきている事が分かります。

注)それ以外の成分がたくさん見られますが、その説明は別の機会にします。。(汗)

もしfrを10MHzにした場合(2つの周波数を同じにした場合)

図5

差周波数成分は無くなって、和の20MHz成分だけが出てきました。

続いてfr=11MHzとしてみました。

図6

frを逆に振っても計算通りの、1MHzの差周波数と、21MHzの加算した周波数が出てきます。

Mixerの用途としては、出力の差周波数の様子からからfr周辺の様子を探ることが多いです。つまり、高い周波数frを観測しやすい低い周波数にコピーしてその様子を調べるのです。

回路の動作は計算通りで問題は無いのですが、実用的にはちょっと問題が出てきます。

それは、高い周波数の様子を探ろうとしたとき、このままではfrが9MHzなのか11MHzなのかの区別がつかないからです。

もう片方のfcを10MHzから11MHzに変えてみれば分かるのですが、発信器の周波数を変えるのは手間が要ります。

実際には別の方法でfrがどちらに振れているのかを求めています。次回はその方法を紹介したいと思います。

bookmark_border電源フィルタ (その3)

電源フィルタの部品の寄生素子

寄生素子は必ず発生する

今回は電源フィルタを構成する部品の寄生素子分を含めた場合について紹介したいと思います。寄生素子とは、素子に寄生するものなので、出来れば無いほうが良いのですが、実際には必ず寄生素子が存在します。寄生素子はその物理的な構造やサイズなどから決まり、例えば、インダクタにはコイル以外に抵抗やコンデンサが寄生しています。

図 1

具体的な値は以下のような値をとります

Lf1=1.8uHの場合

R0=5800Ω

R1=0.4946Ω

C0=0.291pF

Cf1=15000pFの場合

R2=0.0462Ω

R3=10GΩ

L2=0.42nH

電源フィルタにおける寄生素子の影響

これらの寄生素子を考慮に入れるとインダクタやコンデンサの特性は次のように変化します。

図 2

コンデンサは60MHzより高い周波数ではインダクタに変わり、インダクタは200MHzより高い周波数ではコンデンサに変わってしまっていることが分かります。

つまり、ある周波数(自己共振周波数などと呼びます)より高い周波数では、インダクタやコンデンサはもはや別の素子に変化していると言うことです。

高周波の寄生素子

これらの寄生素子を使って電源フィルタの特性がどうなるかを調べてみました。

なお、使った定数は上のほうで使った値でLf1=1.8uH、Cf1=15000pF、Rf1=15Ωで、寄生素子を含みます。

図 3

図 4

この結果を見ると、寄生素子の影響は100MHz以上で現れる事が分かります。つまり、寄生素子がない場合と比べると、電源雑音を除去する能力が悪くなり、雑音やリップルが回路側に入ってきてしまいます。このように高い周波数が電源から発生する事は少ないように思うのですが、実際に回路ではありえないとは言い切れません。例えば、同じボード上にRFのパワーアンプが搭載されている時などには、数GHzの雑音(と言うよりも信号成分)が電源経由で入り込む事が良くあります。

高周波の雑音を電源に加えてみる

もし、高周波の雑音が電源に加わったとしたらどうなるかを確認してみましょう。

図 5

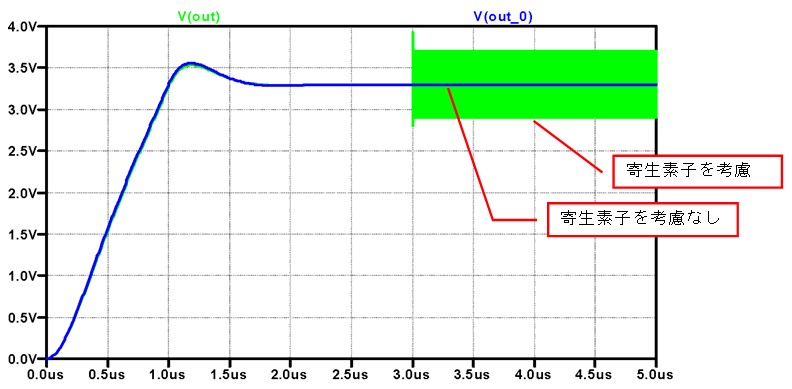

上の図のように雑音源(5GHz,2Vppの正弦波)が加味されたときの過渡解析は以下のようになります。

図 6

寄生素子を考慮していない回路では、電源に雑音は現れないのですが、寄生素子を考慮した計算では、雑音とした追加した5GHzの信号成分がまだ消えずに残っています。

ノイズの原因は結局電源フィルタということも良くある

今回は非常に大きな雑音源を印加して見やすくしていますが、実際に回路ではこのように大きな雑音が見て分かるように混入する事は比較的に少ないです。しかし、オシロでは見えないような小さな雑音でも感度の高いプリアンプが増幅してしまい、S/Nが悪くなってから初めて気が付く事もあります。その原因は追っかけていくと大半は電源フィルタの構成にたどり着きます。

“電源だからそんなに高い周波数成分は気にしなくても平気だろう”って考えがちです。しかし、高周波と低周波ある周波数で区別するものではなく、全部周波数特性として繋がっているので、”周波数が低いから大丈夫!”言った思い込みは危険です。(美斉津)
